产品介绍

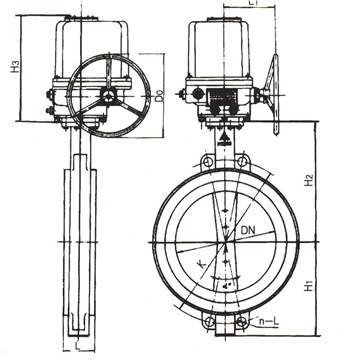

主要外形尺寸、连接尺寸及重量：
| 公称压力 PN | 图中 符号 | 公称尺寸 DN | ||||||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
| 10/16 | H1 | 68 | 82 | 85 | 105 | 128 | 138 | 175 | 205 | 245 | 265 | 295 | 326 | 345 |
| H2 | 118 | 140 | 150 | 18 | 200 | 210 | 245 | 280 | 320 | 340 | 380 | 420 | 460 | |
| H3 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 302 | 302 | 302 | |
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 | 102 | 114 | 127 | |
| L1 | 126 | 126 | 126 | 126 | 126 | 126 | 126 | 126 | 126 | 126 | 175 | 175 | 175 | |
| 重量（kg） | 20 | 21 | 23 | 26 | 27 | 31 | 39 | 55 | 89 | 92 | 171 | 189 | 219 | |
