JGD型可曲挠橡胶接头

JGD型可曲挠橡胶接头

所属分类:


产品简介

JGD系列可曲挠像胶接头主要用于辅送液体、气体等物料的金属管道的柔性连接,可补偿位移、减振降噪,是一种新颖的橡胶减振制品。

产品介绍

  产品用途:

  JGD系列可曲挠像胶接头主要用于辅送液体、气体等物料的金属管道的柔性连接,可补偿位移、减振降噪,是一种新颖的橡胶减振制品。

  主要性能规范:

公称压力 PN 6 10 16
真空度 KPa DN32-300 53 80 100
DN350-1200 40
试验压力Ps(MPa) 0.9 1.5 2.4
爆破压力(MPa) 1.8 3.0 4.8
适用温度(℃) -15~135
适用介质 水、海水、空气、油、弱酸、碱等

  JGD41系列JGD41-10、JGD41-16主要外形尺寸

公称压力 PN 6 10 16
真空度 KPa DN32-300 53 80 100
DN350-1200 40
试验压力Ps(MPa) 0.9 1.5 2.4
爆破压力(MPa) 1.8 3.0 4.8
适用温度(℃) -15~135
适用介质 水、海水、空气、油、弱酸、碱等

  JGD41型可曲挠橡胶接头位移性能

公约尺寸 DN 轴向伸长 mm 轴向压缩 mm 横向位移 mm 偏转角度 α1+α2
32~50 6 10 10 15
65~100 8 15 12
125~200 12 18 16
250~400 14 22 20 10
500~1200 16 25 22

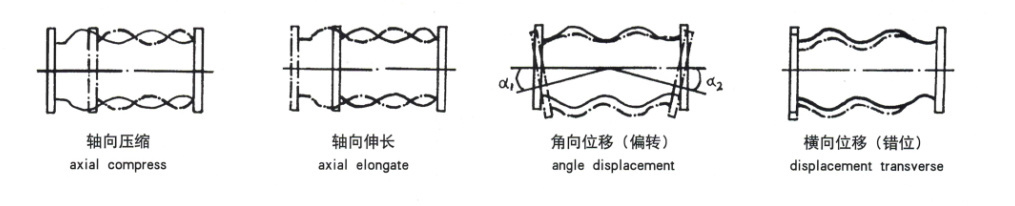

  JGD41型可曲挠橡胶接头的位移情况示意图
