内螺纹柱塞阀

内螺纹柱塞阀

所属分类:


产品简介

本阀门适用于工作温度≤200℃的水、蒸汽、油品等介质的管路上,作启闭用。

产品介绍

  产品介绍:

  本阀门适用于工作温度≤200℃的水、蒸汽、油品等介质的管路上,作启闭用。

  主要性能规范:

公称压力 PN 16 25
试验压力 Ps(MPa) 强度 2.4 3.8
密封 1.8 2.8
适用温度(℃) ≤200
适用介质 水、蒸汽、油品等

  主要零件材料:

零件名称 阀体、阀座 阀杆、柱塞 密封圈
U41F-16Q U41F-25Q 球墨铸铁 2Cr13 PTFE
U41F-16C U41F-25 WCB

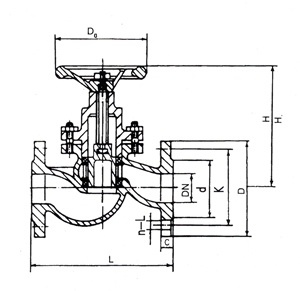

  主要外形尺寸、连接尺寸及重量:

公称压力 PN 图中 符号 公称尺寸 DN
15 20 25 32 40 50 65 80 100 125 150 200
16/25 L 130 150 160 180 200 230 290 310 350 400 480 600
H1 160 170 195 220 252 272 315 345 398 567 665 740
H 135 141 160 182 209 225 257 280 318 485 566 621
D0 120 120 120 180 180 180 240 240 240 280 280 280
重量(kg) 3/4 4/4 5/6 7/8 10/12 13/15 25/28 30/55 40/45 61/68 85/96 135/155
