Z45X型橡胶软密封闸阀

Z45X型橡胶软密封闸阀

所属分类:


产品简介

河南省高山阀门有限公司主营:高山牌阀门、排污球阀、闸阀、蒸汽阀、疏水阀、排污阀、截止阀、安全阀、减压阀等产品,是阀门行业品种齐全的骨干企业,前身原河南省郑州市高山水暖器材厂,始创于1975年,是早期获得国家颁发生产许可证的生产厂家。

产品介绍

  主要性能规范:

型号 试验压力 Ps(MPa) 适用介质 适用温度
壳体 密封
Z45X-10 1.5 1.1 ≤80℃
Z45X-16 2.4 1.8

  主要零件材料:

零件名 阀体、阀盖 阀体密封圈 阀瓣 阀杆 垫片
材料 HT200 整体涂层 本体包橡胶 2Cr13 橡胶圈

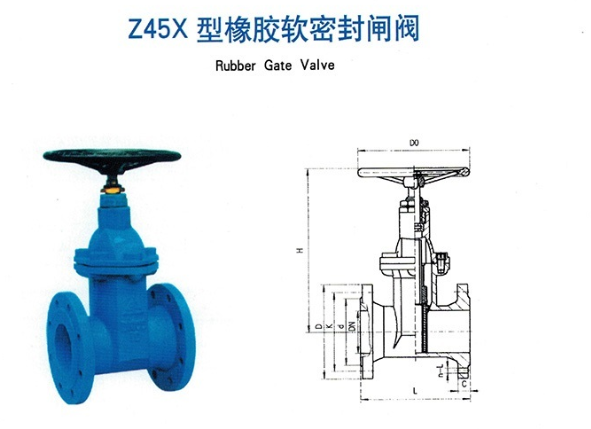

  主要外形尺寸、连接尺寸及重量:

公称压力
PN
图中
符号
公称尺寸 DN
50 65 80 100 125 150 200 250 300 350 400 450 500 600
10
16
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
H 270 300 320 350 400 455 560 650 770 870 1010 1080 1180 1345
D0 180 180 240 240 280 280 320 360 400 500 640 640 640 640

  注:法兰连接尺寸见P111页《法兰连接尺寸表》。

关键词:

闸阀
