J41H(Y)型截止阀

J41H(Y)型截止阀

所属分类:


产品简介

河南省高山阀门有限公司主营:高山牌阀门、排污球阀、闸阀、蒸汽阀、疏水阀、排污阀、截止阀、安全阀、减压阀等产品,是阀门行业品种齐全的骨干企业,前身原河南省郑州市高山水暖器材厂,始创于1975年,是早期获得国家颁发生产许可证的生产厂家。

产品介绍

  主要性能规范:

型号 J41H-16(Q)
J41H-16C
J41H-25Q
J41H-25
J41H-40 J41H-63 J41H-100 J41Y-160I
公称压力 PN 16 25 40 63 100 160
试验压力
Ps(MPa)
强度 2.4 3.8 6.0 9.45 15.0 24.0
密封 1.8 2.8 4.4 6.93 11.0 17.8
适用温度℃ 灰铸铁≤200 球墨铸铁≤300 铸钢(WCB)≤425 铬钼钢≤550
适用介质 水、蒸汽、油品

  主要零件材料:

型号 阀体、阀盖 阀瓣、阀座 阀杆 阀杆螺母 填料 手轮
J41H-16 灰铸铁 2Cr13 2Cr13 铸铝青铜 柔性石墨 球墨铸铁
J41H-16Q
J41H-25Q
球墨铸铁
J41H-16C J41H-25
J41H-40 J41H-63
J41H-100
WCB
J41Y-160I 铬钼钢 硬质合金 铬钼钢

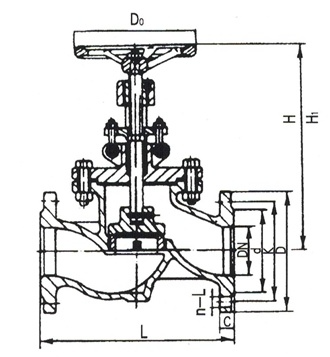

  主要外形尺寸、连接尺寸及重量:

公称尺寸 DN L H H1 D0 重量(kg)
20 150 154 182 120 4.5
25 160 156 184 120 5
32 180 182 206 160 6.5
40 200 182 206 160 8.5
50 230 188 225 160 12
65 290 342 382 200 25
80 310 347 408 240 32
100 350 365 453 240 42
125 400 422 486 280 50
150 480 485 566 360 82
200 600 568 648 480 138
250 622 780 860 480 185
300 698 820 900 520 225
