产品介绍：
主要性能规范及主要零件材料与041F-160,041F一16C, 041F-250, 041F-25, 041F-40型相同。

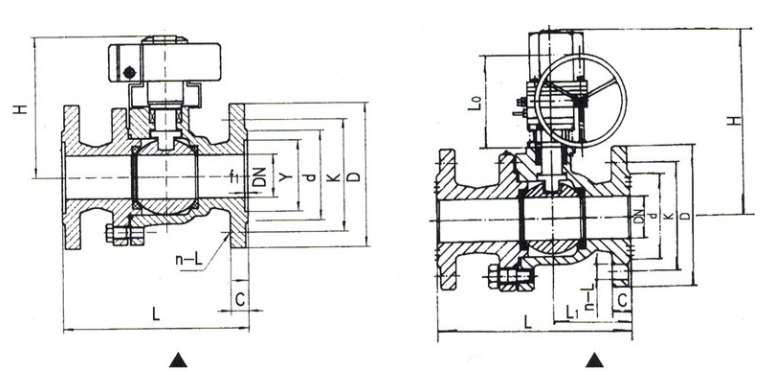

主要外形尺寸、连接尺寸及重量：
| 公称压力 PN |
图中 符号 |
公称尺寸 DN | ||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 16 25 |
L | 140 | 160 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 457 |
| H | 223 | 230 | 236 | 243 | 250 | 260 | 278 | 338 | 352 | 382 | 429 | |
| 40 | L | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 |
| H | 223 | 230 | 236 | 243 | 250 | 260 | 278 | 338 | 352 | 382 | 429 | |
