热动力型蒸汽疏水阀-4

热动力型蒸汽疏水阀-4

所属分类:


产品简介

本疏水阀系列产品适用于公称压力PN16、 PN25,介质温度≤200℃、350℃的蒸汽供热设备及管道上.能自动排除凝结水.阻止蒸汽逸漏提高设备热效率.使蒸汽系统正常工作.节约能源。该阀系我公司在吸取国外圆盘式疏水阀优点的基础上经长期试验而研制成的新产品.具有排水量大、漏汽率低、使用寿命长、安装维修方便等特点。

产品介绍

  用途特点:
  本疏水阀系列产品适用于公称压力PN16、 PN25,介质温度≤200℃、350℃的蒸汽供热设备及管道上.能自动排除凝结水.阻止蒸汽逸漏提高设备热效率.使蒸汽系统正常工作.节约能源。该阀系我公司在吸取国外圆盘式疏水阀优点的基础上经长期试验而研制成的新产品.具有排水量大、漏汽率低、使用寿命长、安装维修方便等特点。
  表一、BSI9H-16型、BS49H-16型圆盘式疏水阀主要外型尺寸及重量

公称通径
DN(mm)
BS19H-16型(内螺纹链接) BS49H-16型(法兰链接)
ZG L H S 重量(kg) L H D D1 D2 b Z-φd 重量(kg)
15 1/2〃 90 118 76 1.8 150 70 95 65 47 16 4-φ14 4
20 3/4〃 100 125 76 1.9 190 70 105 75 58 16 4-φ14 4.2
25 1〃 120 130 76 2.2 200 70 115 85 68 16 4-φ14 4.5
32 13/4〃 130 112 85 3.2 230   140 100 78 18 4-φ19 6
40 13/2〃 140 113 85 3.2 230   150 110 88 18 4-φ19 8
50 2〃 160 123 85 4.2 230   165 125 102 20 4-φ19 9
65           270   185 145 122 20 4-φ19 13.5
80           280   200 160 133 22 8-φ19 17.5
100           300   220 180 158 24 8-φ19 20

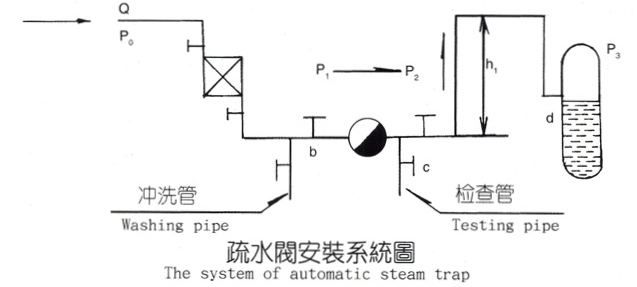

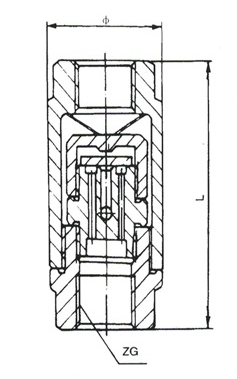

  表二、BS19H-25H型主要外形尺寸及重量

公称通径
DN(mm)
ZG L φ 重量(kg)
15 1/2〃 78 40 0.5
20 3/4〃 90 49 0.75
25 1〃 100 55 1

  表三、BS19H-16型、BS49H-16型圆盘式疏水阀排水量

          压差△p(MPa)
    排量(kg/h)
规格DN
0.05 0.1 0.2 0.4 0.6 0.8 1.2 1.6
15、20、25 175 280 390 530 610 670 750 830
32、40、50 350 490 650 830 940 1010 1130 1250
50(大排量) 1160 1620 2150 2740 3105 3335 3730 4130
65(大排量) 1275 1785 2365 3021 3420 3676 4113 4550
80(大排量) 1400 1960 2600 3320 3760 4040 4520 5000
100 1160 1620 2150 2740 3105 3335 3730 4130

  表四、BS19H-25H型圆盘式疏水阀排水量

          压差△p(MPa)
    排量(kg/h)
规格DN
0.05 0.1 0.15 0.2 0.3 0.4 0.5 0.6
15 80 87 94 100 107 113 119 124
20 100 127 176 212 260 295 328 344
25 152 190 253 300 363 420 472 500

  表五、主要零件材料

型号 零件名称 材料
BS19H-16
BS49H-16
阀体、阀帽 HT250
阀盖、阀座 2Cr13
阀片 2Cr13
过滤网 1Cr18Ni9Ti
BS-19H-25H 阀体、阀帽、阀盖、阀座 2Cr13
阀片 2Cr13
过滤网 1Cr18Ni9Ti

关键词:

蒸汽疏水阀
