弹簧全启式安全阀

弹簧全启式安全阀

所属分类:


产品简介

本阀门适用于蒸汽、空气以及其它非腐蚀介质的设备和管路上,作为超压保护装置.当设备或管路内压力超过允许值时,阀门自动开启.继而全量排放,当压力降到规定值时.阀门自动关闭.从而保证设备和管路的安全运行。

产品介绍

  产品介绍:
  本阀门适用于蒸汽、空气以及其它非腐蚀介质的设备和管路上,作为超压保护装置.当设备或管路内压力超过允许值时,阀门自动开启.继而全量排放,当压力降到规定值时.阀门自动关闭.从而保证设备和管路的安全运行。
  主要性能规范:

公称压力
PN
强度试验压力
Ps(MPa)
工作压力级(MPa)
16 2.4 0.1-0.13 0.13-0.16 0.16-0.2 0.2-0.25 0.25-0.3 0.3-0.4
0.4-0.5 0.5-0.6 0.6-0.8 0.8-1.0 1.0-1.3 1.3-1.6
25 3.8 1.6-2.0 2.0-2.5

  主要零件材料:

零件名称 材料
阀体 WCB QT450-10
阀瓣、阀座、调节圈、导向套、调节螺杆、阀杆 2Cr13
阀盖、保护罩、扳手 WCB QT450-10
弹簧 50CrVA
阀瓣、阀座密封面 司太立硬质合金

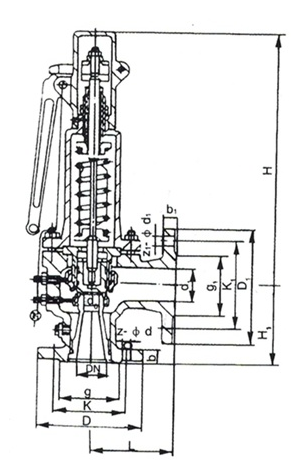

  主要外形尺寸、连接尺寸及重量:

公称通径
DN(mm)
d0 L D K g b Z-φd D1 K1

g1

b1 D1 Z-φd H H1 重量
(kg)
32 20 115 140 100 78 18 4-φ18 150 110 88 18 40 4-φ18 282 100 16
40 25 120 150 110 88 18 4-φ18 165 125 102 18 50 4-φ18 358 110 18
50 32 135 165 125 102 18 4-φ18 185 145 122 18 65 4-φ18 365 120 22
20▲
65 40 150 185 145 122 18 4-φ18 200 160 138 20 80 8-φ18 366 130 32
22▲ 8-φ18▲
80 50 170 200 160 138 20 8-φ18 220 180 158 20 100 8-φ18 385 135 42
24▲
100 65 205 220 180 158 20 8-φ22▲ 250 210 188 22 125 8-φ18 632 180 70
235▲ 190▲ 162▲ 24▲ 8-φ18
125 80 210 250 210 188 22 8-φ18 285 240 212 22 150 8-φ22 626 190 87
270▲ 220▲ 26▲ 8-φ26▲
150 100 250 285 240 212 22 8-φ22 340 295 268 24 200 12-φ22 652 210 92
300▲ 250▲ 218▲ 28▲ 8-φ26▲
