产品介绍：
本阀门适用于水、蒸汽、石油产品等介质管路上，作单向启闭用.
主要性能规范：
| 公称压力 PN | 25 | |
| 试验压力 Ps（MPa） |
强度 | 3.8 |
| 密封 | 2.8 | |
| 适用温度（℃） | 球墨铸铁≤300 铸钢（WCB)≤425 | |
| 适用介质 | 水、蒸汽、油品 | |
主要零件材料：
| 零件名称 | 阀体、阀盖 | 阀瓣、阀座 |
| H42H-25Q | 球墨铸铁 | 2Cr13 |
| H42H-25 | WCB |

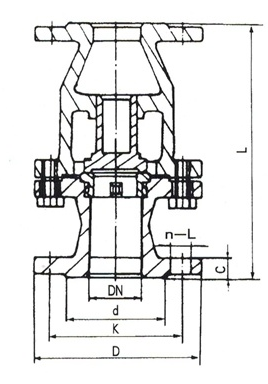

主要外形尺寸、连接尺寸及重量：
| 公称压力 PN |
图中 符号 |
公称尺寸 DN | |||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 25 | L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 |
| 重量（kg） | 9.5 | 14 | 17 | 26 | 37 | 60 | 90 | 150 | |
注：法兰连接尺寸见P111页《法兰连接尺寸表》。
