H44H旋启式止回阀

H44H旋启式止回阀

所属分类:


产品简介

河南省高山阀门有限公司主营:高山牌阀门、排污球阀、闸阀、蒸汽阀、疏水阀、排污阀、截止阀、安全阀、减压阀等产品,是阀门行业品种齐全的骨干企业,前身原河南省郑州市高山水暖器材厂,始创于1975年,是早期获得国家颁发生产许可证的生产厂家。

产品介绍

  主要性能规范:

型号 试验压力(MPa) 适用介质 适用温度 ℃
壳体 液密封 气密封
H44H-16C 2.4 1.6 0.6MPa 水、蒸汽、油品等 ≤425
H44H-25 3.8 2.5
H44H-40 6.0 4.0
H44H-63 9.6 6.3
H44H-100 16.0 10.0

  主要零件材料:

零件名称 阀体、阀盖、摇杆 阀轴 阀瓣、阀座/密封面
材料 WCB 45 WCB/堆焊硬质合金

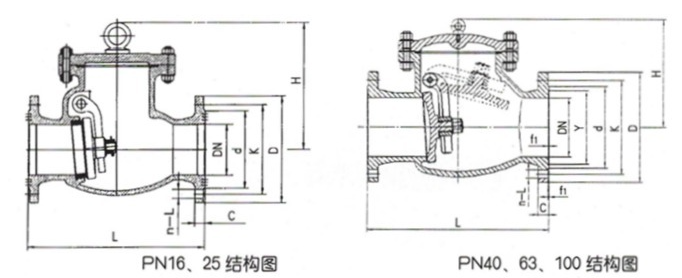

  主要外形尺寸、连接尺寸及重量:

公称压力
PN
图中
符号
公称尺寸 DN
50 65 80 100 125 150 200 250 300 350 400 450 500 600
16 L 230 290 310 350 400 480 600 730 698 787 914 978 978 1295
H 165 175 190 225 240 285 365 396 435 490 520 550 570 600
重量(kg) 20 25 31 41 62 83 134 197 268 325 490 590 680 790
25 L 230 290 310 350 400 480 600 730 711 838 864 978 1016 1346
H 165 175 190 225 240 285 365 396 435 490 520 550 570 600
重量(kg) 24 30 37 49 74 99 160 226 308 373 563 632 782 908
40 L 230 290 310 350 400 480 600 730 711 838 864 978 1016 1346
H 165 175 190 225 240 285 365 396 435 490 520 550 570 600
重量(kg) 29 36 45 59 89 120 193 260 354 429 648 727 899 1044
63 L 300 340 380 430 500 550 650 775 900 1025 1150
H 190 205 205 235 265 295 355 405 465 515 570
重量(kg) 34 43 54 71 107 143 242 299 407 451 745
100 L 300 340 380 430 500 550 650 775 900
H 192 207 235 265 313 360 420 480 540
重量(kg) 42 52 65 85 128 172 277 344 468
