H71H、H71W对夹升降式止回阀

H71H、H71W对夹升降式止回阀

所属分类:


产品简介

1、结构简单,动作灵活,外形美观。
2、关闭速度快,水锤压力小,流体阻力小,动作灵教,密封性能好。
3、水平或垂直管道均可任意安装。
4、选用不同材质,可适用于水、蒸汽、油品、硝酸、醋酸等介质.。

产品介绍

  结构特点:
  1、结构简单,动作灵活,外形美观。
  2、关闭速度快,水锤压力小,流体阻力小,动作灵教,密封性能好。
  3、水平或垂直管道均可任意安装。
  4、选用不同材质,可适用于水、蒸汽、油品、硝酸、醋酸等介质.。
  主要性能规范:

公称压力 PN 产品型号
16 H71H-16C H71W-16P H71W-16R
25 H71H-25 H71W-25P H71W-25R
40 H71H-40 H71W-40P H71W-40R
零件材料 阀体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 硝酸等腐蚀性介质
适用温度℃ ≤425℃ ≤425℃
试验压力 壳体 PN16:2.4;PN25:3.8;PN40:6.0
密封 PN16:1.8;PN25:2.8;PN40:4.4

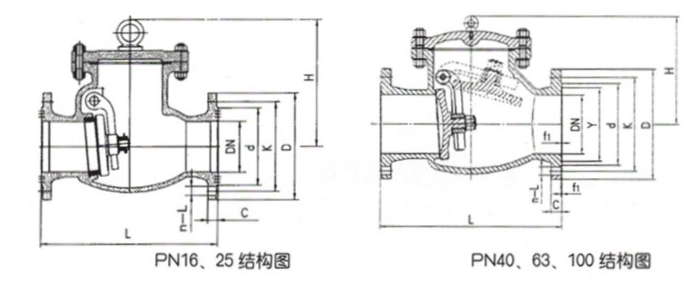

  主要外形尺寸、连接尺寸:

公称压力 PN 10、16 25 40
公称通径 尺寸 重量
kg
尺寸 重量
kg
尺寸 重量
kg
L D L D L D
15 16 53 0.3 16 53 0.3 16 53 0.3
20 19 63 0.5 19 63 0.5 19 63 0.5
25 22 73 0.7 22 73 0.7 22 73 0.8
32 28 84 1.2 28 84 1.2 28 84 1.3
40 32 94 1.5 32 94 1.5 32 94 1.8
50 40 109 2.2 40 109 2.2 40 109 2.6
65 46 129 3.1 46 129 3.1 46 129 3.6
80 50 144 4.0 50 144 4.0 50 144 4.8
100 60 164 5.2 60 170 5.2 60 170 5.9
125 90 194 8.6 90 198 8.6 90 198 9.8
150 106 220 11.6 106 228 11.6 106 228 13.6
