产品介绍：
本阀门适用于空气、石油气、水以及其它非腐蚀介质的设备和管路上，作为超压保护装置，当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放，当压力降到规定值时，阀门自动关闭，保证设备和管路的安全运行。
主要性能规范：
| 公称压力 PN | 强度试验压力 Ps（MPa） | 工作压力级（MPa） | |||||
| 16 | 2.4 | 0.1-0.13 | 0.13-0.16 | 0.16-0.2 | 0.2-0.25 | 0.25-0.3 | 0.3-0.4 |
| 0.4-0.5 | 0.5-0.6 | 0.6-0.8 | 0.8-1.0 | 1.0-1.3 | 1.3-1.6 | ||
| 25 | 3.8 | 1.6-2.0 | 2.0-2.5 | ||||
主要零件材料：
| 零件名称 | 材料 |
| 阀体 | WCB QT450-10 |
| 阀瓣、阀座、调节圈、导向套、调节螺杆、阀杆 | 2Cr13 |
| 阀盖、阀帽 | WCB QT450-10 |
| 弹簧 | 50CrVA |
| 阀瓣、阀座密封面 | 司太立硬质合金 |

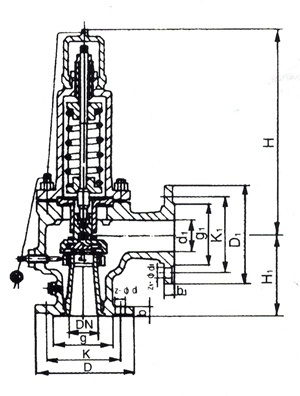

主要外形尺寸、连接尺寸及重量：
| 公称通径 DN（mm） | d0 | L | D | K | g | b | Z-φd | D1 | K1 | g1 | b1 | D1 | Z-φd | H | H1 | 重量 （kg） |
| 40 | 25 | 120 | 150 | 110 | 88 | 18 | 4-φ18 | 165 | 125 | 102 | 18 | 50 | 4-φ18 | 272 | 110 | 18 |
| 50 | 32 | 135 | 165 | 125 | 102 | 18 | 4-φ18 | 185 | 145 | 122 | 18 | 65 | 4-φ18 | 332 | 130 | 22 |
| 20▲ | ||||||||||||||||
| 65 | 40 | 150 | 185 | 145 | 122 | 18 | 4-φ18 | 200 | 160 | 138 | 20 | 80 | 8-φ18 | 366 | 130 | 24 |
| 22▲ | 8-φ18▲ | |||||||||||||||
| 80 | 50 | 170 | 200 | 160 | 138 | 20 | 8-φ18 | 220 | 180 | 158 | 20 | 100 | 8-φ18 | 478 | 150 | 42 |
| 24▲ | ||||||||||||||||
| 100 | 65 | 205 | 220 | 180 | 158 | 20 | 8-φ18 | 250 | 210 | 188 | 22 | 125 | 8-φ18 | 627 | 180 | 70 |
注：▲为PN25 尺寸□为PN16、25尺寸
