RJ41F-25燃气截止阀

RJ41F-25燃气截止阀

所属分类:


产品简介

本阀门适用于工作温度≤100℃的液化石油气、天然气等介质及要求严格防漏防火的管路上作启闭装置用。

产品介绍

  产品介绍:
  本阀门适用于工作温度≤100℃的液化石油气、天然气等介质及要求严格防漏防火的管路上作启闭装置用。
  主要性能规范:

公称压力 PN 试验压力 Ps(MPa) 工作温度(℃) 适用介质
壳体 密封
25 3.8 2.8 ≤100 水、燃气、油品

  主要零件材料:

零件名称 阀体、阀盖 阀杆 填料 金属密封面 密封圈
材料 WCB 2Cr13 柔性石墨 2Cr13 聚四氟乙烯

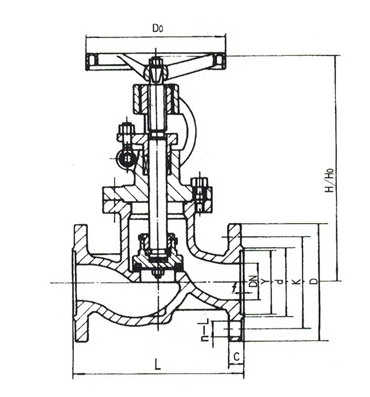

  主要外形尺寸、连接尺寸及重量:

公称压力
PN
图中
符号
公称尺寸 DN
25 32 40 50 65 80 100 125 150 200
25 L 160 180 200 230 290 310 350 400 480 600
H 285 302 355 362 365 369 370 558 611 721
H1 300 327 385 397 405 420 425 608 692 806
D0 160 180 200 240 280 280 320 400 400 400
重量(kg) 7.4 8.5 12.5 16 25 30 34.5 89 98 170

  注:法兰连接尺寸见P111页《法兰连接尺寸表》。
