产品介绍：
丫42X型弹簧薄膜式减压阀适用于工作温度0~70℃的水、油和非腐蚀液体管路上。在高层建筑的冷热水和消防供水系统中，可取 代常规分区水管，简化和节省系统的设备，降低工程造价。
主要性能规范：
| 公称压力 PN | 试验压力（MPa） | 进口压力（MPa） | 出口压力（MPa） | 出口压力偏差（MPa） | 适用介质 | 适用温度 |
| 16 | 2.4 | 0.25-1.6 | 0.05-1.0 | ±15% | 水、油 | ≤70℃ |
主要零件材料：
| 零件名称 | 阀体、上盖、下盖 | 阀杆、活塞 | 主阀弹簧 | 调节弹簧 | 膜片、密封圈 |
| Y42X-16 | 灰铸铁 | 不锈钢 | 硅锰钢 | 硅锰钢 | 丁晴橡胶 |

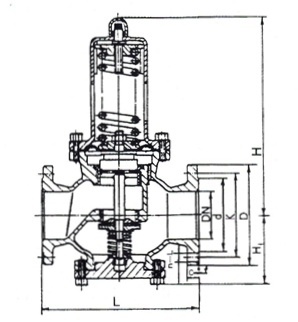

主要外形尺寸、连接尺寸及重量：
| 公称压力 PN |
图中 符号 |
公称尺寸 DN | |||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 16 | L | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 500 |
| H | 450 | 450 | 480 | 500 | 500 | 750 | 780 | 800 | |
| H1 | 90 | 90 | 105 | 123 | 123 | 130 | 160 | 160 | |
| 重量（kg） | 28 | 28 | 38 | 59 | 65 | 89 | 120 | 150 | |
